产品中心

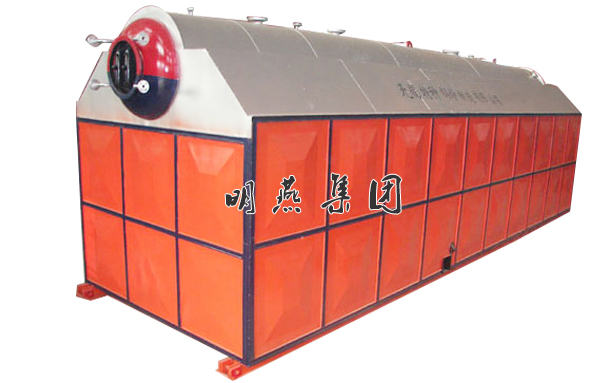

SZL系列组装水管蒸汽锅炉

技术参数：

参数                     数据     型       号
★SZL4-1.25-A II
SZL4-1.6-A-II
SZL4-2.5-A II
SZL4-1.25/250-A II		 ★SZL6-1.25-A II
SZL6-1.57-A-II
SZL6-2.5-A II
SZL6-2.5/350-A II		 ★SZL8-1.25-A II
SZL8-1.57-A-II
SZL8-2.5-A II
SZL8-1.25/280-A II
额定蒸发量 t/h 4 6 8
额定工作压力 Mpa 1.25 1.25 1.25
额定蒸汽温度 ℃ 194 194 194
额定给水温度 ℃ 20 60 60
锅炉受热面积 辐射受热管 m2 16.4 22.6 25.2
对流管束 m2 74.7 116.6 171.5
省煤器 m2 54.5 130.8 157
炉排有效面积 m2 4.8 7.78 10.04
适用燃料 设计煤种
II类烟煤 II类烟煤 II类烟煤
应用基低位发热值 kj/kg 18757 18757 18757
锅炉燃料消耗量 kg/h 620 950 1250
锅炉热效率 % 79.5 81.1 80.3
运输件尺寸（长×宽×高） m 7×2.6×3.5 7×2.6×3.5 6.9×3.16×3.5
运输件重量 t 30 21 25
锅炉安装后主机外形尺寸（长×宽×高） m 7×2.6×4.6 8×3.6×6.15 8.3×4.06×6.2

配套辅机：

名称 型号及参数 型号及参数 型号及参数
引风机 GY4-18 3#右0° H=3960Pa
Q=13000m3/h 		GY6-18#右0° H=4116Pa
Q=18000m3/h 		GY8-18 #右0° H=3912Pa
Q=26163m3/h
电机Y180L-4B3 N=22kw 电机Y225S-4B3 N=37kw 电机Y225M-4 N=45kw
鼓风机 GG4-12#左225° H=2740Pa
Q=6000m3/h 		GG6-1右225° H=1960Pa
Q=8750m3/h 		GG8-1 右225。 H=2020Pa
Q=12000m3/h
电机Y132S2-2 N=7.5kw 电机Y132ML-4 N=7.5kw 电机Y132M-4 N=11kw
电动给水泵 DG6-25×7 H=175m
Q=6.3m3/h 		DG12-25×6 H=150m
Q=12.5m3/h 		DG12-25×7 H=175m
Q=12.5m3/h
电机Y132S2-2 N=7.5kw 电机Y160M1-2 N=11kw 电机Y160M2-2 N=15kw
调速箱 GL-5P/II 无极调速 GL-10P/II 无极调速 GL-16P/II 无极调速
电机YCT112-4A N=0.55kw 电机YCT112-4A N=0.75kw 电机YCT132-4A N=1.1kw
出渣器 螺旋式 — 螺旋式 — 螺旋式 —
电机Y90S-6 N=1.1kw 电机Y90L-6 N=1.1kw 电机Y90L-6 N=1.1kw
除尘器 多管式XTD-4 — 多管式XTD-6 — 多管式XTD-8 —

技术参数：

参数                     数据     型       号
★SZL10-1.25-A II
SZL10-1.57-A-II
SZL10-2.45-A II
SZL10-2.45/400-A II		 ★SZL15-1.25-A II
SZL15-1.57-A-II
SZL15-2.5-A II
SZL15-2.5/400-A II		 ★SZL20-1.6-A II
SZL20-2.45-A-II
SZL20-2.45-400A II
额定蒸发量 t/h 10 15 20
额定工作压力 Mpa 1.25 1.25 1.6
额定蒸汽温度 ℃ 194 194 194
额定给水温度 ℃ 60 105 105
锅炉受热面积 辐射受热管 m2 29.5 40 61
对流管束 m2 204.1 255 333.7
省煤器 m2 174.4 348.8 295/125.3(空预）
炉排有效面积 m2 11.8 17.25 20.8
适用燃料 设计煤种
II类烟煤 II类烟煤 II类烟煤
应用基低位发热值 kj/kg 18757 18757 18757
锅炉燃料消耗量 kg/h 1540 2180 3083
锅炉热效率 % 82.7 82.4 81.24
运输件尺寸（长×宽×高） m 7.9×3.2×3.5 10×3.2×3.5 11×3.2×3.5
运输件重量 t 26 30 30
锅炉安装后主机外形尺寸（长×宽×高） m 9.38×4×6.2 10.94×4.7×6.72 12.4×4.72×7.7

配套辅机：

名称 型号及参数 型号及参数 型号及参数
引风机 GY10-18 3#右0° H=4018Pa
Q=32000m3/h 		Y5-47 12D#右0° H=3640Pa
Q=41540m3/h 		Y5-47-2.4D 右0° H=3860Pa
Q=50760m3/h
电机Y250M-4 N=55kw 电机Y280S-4 N=75kw 电机Y280M-4 N=90kw
鼓风机 10TG-No.8 1D 右225° H=2352Pa
Q=15000m3/h 		G4-73-119D右225° H=2670Pa
Q=24000m3/h 		G4-73-11 右225° H=2656Pa
Q=26000m3/h
电机Y160L-4 N=15kw 电机Y200L-4 N=30kw 电机Y225S-4 N=37kw
电动给水泵 DG12-25×8 H=200m
Q=12.5m3/h 		DG25-30×5 H=150m
Q=25m3/h 		DG25-30×7 H=210m
Q=25m3/h
电机Y160M2-2 N=15kw 电机Y180M-2 N=22kw 电机Y200L1-2 N=30kw
调速箱 GL-16P/II 无极调速 GL-20P/II 无极调速 GL-20P/II 无极调速
电机YCT132-4A N=1.1kw 电机YCT132-4B N=1.5kw 电机YCT132-4B N=1.5kw
出渣器 螺旋式 — 螺旋式 — GBC-35B刮板式 —
电机Y90L-6 N=1.1kw 电机Y100L-6 N=1.5kw 电机 N=1.5kw
除尘器 多管式XTD-10 — 多管式XTD-15 — 多管式XTD-20 —

技术参数：

参数                     数据     型       号
★SZL25-1.25-A II
SZL25-1.6/350-A II
SZL25-2.5/400-A II
 ★SZL30-1.6-A II
 ★SZL35-1.6-A II
额定蒸发量 t/h 25 30 35
额定工作压力 Mpa 1.25 1.6 1.6
额定蒸汽温度 ℃ 194 204 204
额定给水温度 ℃ 105 105 105
锅炉受热面积 辐射受热管 m2 90.5 95 115
对流管束 m2 482.5 413.5 477
省煤器 m2 331.5 479 590
空气预热器 m2 125.3 202.8 221.1
炉排有效面积 m2 24.52 28.9 35.2
适用燃料 设计煤种   II类烟煤 II类烟煤 II类烟煤
应用基低位发热值 kj/kg 18757 18757 18757
锅炉燃料消耗量 kg/h 4518.8 5174 5830
锅炉热效率 % 78 77.64 79.8
热空气温度 ℃ 85 76.9 87
排烟温度 t 168 168 167
锅炉安装后主机外形尺寸（长×宽×高） m 17×6.5×8.5 12.4×7.1×9.29 13.0×7.6×9.5

配套辅机：

名称 型号及参数 型号及参数 型号及参数
引风机 GY20-15 右0° H=3515Pa
Q=73308Nm3/h 		GY35-15 H=3628Pa
Q=80000m3/h 		Y4-73-114D H=4011Pa
Q=9777m3/h
Y315S-4 N=110kw 电机Y315M1-4 N=132kw 电机Y315M1-4 N=185kw
鼓风机 G4-73 0D右225° H=3166Pa
Q=44004Nm3/h 		G4-73-11 0D H=2683Pa
Q=51400m3/h 		G4-73-11 0.5D H=2819Pa
Q=64735m3/h
电机Y250M-4
N=55kw 电机Y250M-4 N=55kw 电机Y280S-4 N=75kw
电动给水泵 DG25-30×7 H=210m
Q=25m3/h 		DG46-30×7 H=210m
Q=46m3/h 		DG46-30×7 H=210m
Q=46m3/h
电机Y200L1-2 N=30kw 电机Y225M-2 N=45kw 电机Y225M1-2 N=45kw
调速箱 GL-30P 无极调速 GL-20P/II 无极调速 GL-40P 无极调速
电机YCT160-4A N=2.2kw 电机YCT160-4A N=2.2kw 电机YCT160-4B N=3kw
出渣器 GBC-35B刮板机 电机N=1.5kw GBC-35B刮板机 电机N=2.2kw GBC-35B刮板机 电机N=3kw
除尘器 多管式XTD-25 — 麻石水膜式 — 麻石水膜式 —

下一页：DZL系列快装蒸汽锅炉
